4.5米遥感机动站 - 车载 - 陕西天鼎无线技术股份有限公司

随着遥感卫星技术的发展和地理学发展的需求，遥感信息广泛应用于国土资源调查、林业资源调查、生态环境调查以及重点城市扩展情况监测、荒漠化监测、农作物估产、灾害监测与评估、地质与资源勘探、地形图测绘等众多领域。遥感地面机动接收站以其灵活、机动布署和信息快速处理的特点，可以满足客户对大范围区域的遥感信息获取和快速分发需求。
主要功能
Ø 具有同时接收X波段遥感信息并同时上发遥测信号的能力；
Ø 具备单脉冲、程序跟踪等多种跟踪方式；
Ø 设备机动运输、快速展开、快速收拢等功能；
Ø 天线具有一键展开和收藏功能；
Ø 具有根据目标过顶的情况确定最佳的倾斜过顶跟踪控制程序，确保卫星过顶能可靠接收数据；
Ø 具有接收不同X频段遥感卫星数据的能力；
Ø 具有待机、数字引导、程控跟踪、指令位置、自动跟踪、收藏锁定、本地/远控等功能；
Ø 具有接收并执行来自任务规划与站控管理分系统的调度命令、业务运行时间表、轨道根数及轨道预报数据的能力，当卫星过境时能自动跟踪卫星，接收下行数据；
Ø 天线车具备自主定位、自动寻北、天线车自动调平功能；
Ø 具有限位保护功能：具有软件限位、电气限位和机械缓冲等多级保护；

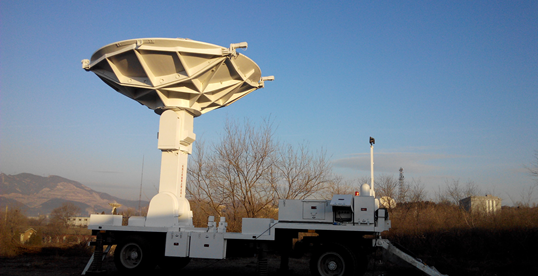

产品图片

主要技术指标

天线频段

X频段：8000MHz～9000MHz（接收、跟踪）

天线形式

4.5米环焦双反射面天线

天线增益

G/T≥{48+20lg（F(GHz)/8.2）}dBi

G/T值

≥28.2+20lg(f/f0)dB/K(f0=8.2GHz)

极化方式

RHCP/LHCP同时工作

第一旁瓣

≤-15dB

天线座驾型式

采用方位、俯仰加第三轴(倾斜轴)

天线转动范围

方位：±320°
俯仰：-1°～181°
第三轴：±7°(相对垂直位置）

角速度

方位轴：0.01～20°/s；俯仰轴：0.01～10°/s

角加速度

方位轴：0.001～10°/ s² ；俯仰轴：0.001～5°/ s²

指向精度

≤0.15°（风速≤20m/s）

工作温度

-40℃～＋60℃（室外设备），10℃～40℃（室内设备）

相对湿度

0～100%（40℃）（室外设备），30％～85％（30℃）（室内设备）

抗风性能

5级时正常工作

电源供应

电压：220V AC±10%，380V AC±10%；频率：50Hz±5%；
类型：单相

可靠性

MTBF≥800小时；MTTR≤1小时
